隨著環境友好的現代化城市建設發展，將城市架空輸電線路改為電纜供電需求日益突出。就供電可靠性而言，架空線路更容易遭受來往車輛碰撞倒塌，或?qū)Ь€受其他外力破損、斷線等，再如遭受雷擊、污閃、鳥害等因素也架空線路不可回避的安全隱患。從城市景觀角度看，避免城市道路兩旁繼續被各種線路掛滿天空，繼續影響城市空間，在城市核心區域規劃建設過程中也要求將各架空電力線路改為電纜架設，所以電纜的應用和發展愈發顯得更加重要，然而間電纜橋架的選擇和計算是電纜設計過程不可或缺的一個重要環節，本文主要從電纜橋架的選擇、計算及主要設計因素分析等方面進行論述。

　　1、濟南電纜橋架的分類

　　電纜橋架主要包括槽式、托盤式、梯架式、大跨距電纜橋架和組合式電纜橋架等結構，它們均由支架、托臂和安裝附件等部件組成。電纜橋架可以獨立架設，也可以附設于各種建(構)筑物和各類管線支架上，其結構一般簡單美觀、各部件配置靈活和維修方便。需要特別指出的是電纜橋架的配件均需進行鍍鋅處理，經過鍍鋅處理后的橋架可露天安裝。下面具體介紹以上幾種電纜橋架的特點：

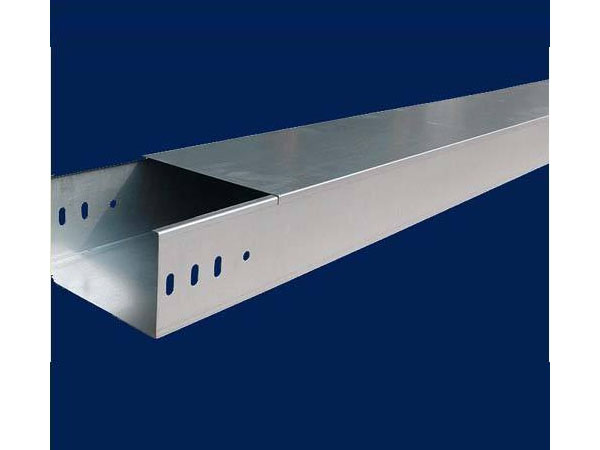

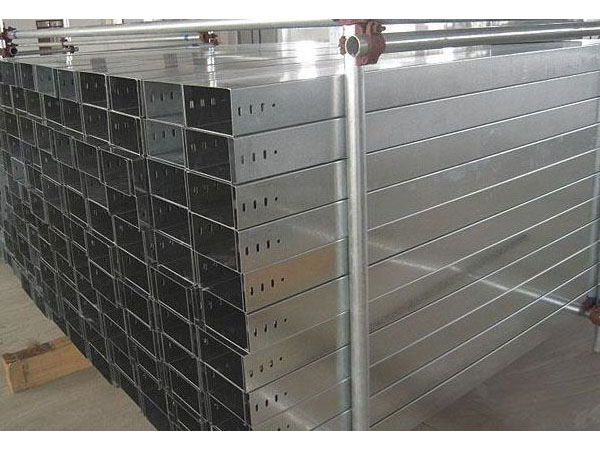

　　1.1　槽式電纜橋架

　　槽式電纜橋架是一種全封閉型電纜橋架。它zui適用于敷設控制電纜、通信電纜、熱電偶電纜及其它高靈敏系統的控制電纜等。它對控制電纜的屏蔽干擾和重腐蝕環境中電纜的防護均有較好的效果。

　　1.2　托盤式電纜橋架

　　托盤式電纜橋架在石油、化工、輕工、電訊等方面應用zui廣泛。它具有重量輕、載荷大、造型美觀、結構簡單、安裝方便等優點。它即適用于動力電纜的安裝，也適合控制電纜的敷設。

　　1.3　梯級式電纜橋架

　　梯級式電纜橋架是根據國內外有關資料而改進設計的一種。它具有重量輕、成本低、造型別致、安裝方便、散熱、透氣好等優點。它適用于一般直徑較大電纜，適合于高、低壓動力電纜的敷設。

　　1.4　大跨距電纜橋架

　　目前，大跨距電纜橋架一般是由拉擠玻璃鋼型材組裝而成，適用于電力電纜、控制電纜及照明電纜等。與鐵制橋架相比，具有使用壽命長(一般設計壽命為20年)、安裝方便且成本低，比重僅為碳鋼的1/4，施工中無需動火，單根橋架長度可達8m以上，切割方便、不需維護等優點。

　　1.5　組合式電纜橋架

　　組合式電纜橋架是一種新型橋架，是電纜橋架系列中的新型產品。它適用各類工程、各種單位、各種形式電纜的敷設，它具有結構簡單、配置靈活、安裝方便、形式新穎等特點。

　　2、濟南電纜橋架形成與載荷組成

　　電纜橋架一般采用薄壁鋼板沖擊壓制而成，具有一定的承載荷重限額，否則將會因?yàn)闃蚣艹休d超重而產生嚴重變形。影響橋架的美觀和電纜的安全運行。通常電纜橋架所承載荷重能力的大小與橋架規格和支撐距離有關。等同于同一支撐距離和彎曲變形量。側面高度大的橋架承載能力大，高度小的橋架承載能力小。另外當承載荷重能力相同時，電纜橋架需每隔1.5～2.0m安裝一組支撐架。

　　電纜橋架的荷載包括靜荷載、動荷載和附加荷載。靜荷載是指敷設在電纜橋架內的電纜相應種類的根數乘以每根單位長度電纜的重量，可按電纜敷設的不同方式分別統計。

　　在電纜線路設計計算中，通常電纜橋架的靜荷載重量，一般用G總表示：

　　則有：

　　式中：n1、n2、n3…為同一型號規格電纜的根數;g1、g2、g3…分別為橋架內各種規格型號電纜的單位長度重量，單位為(kg/m)。

　　在選取時，實際載荷量G不得大于廠家提供的電纜橋架允許載荷量，同時應考慮安裝荷載等附加荷載的影響。當選擇的橋架用于室外時，還應該考慮電纜橋架承受的zui大冰雪或垂向大風等動荷載的影響。

　　3、影響濟南橋架寬度的因素與計算

　　電纜橋架寬度B的確定與電纜工作的性質有關，由于電力電纜和控制電纜的工作形式不同，所以電纜橋架寬度一般也有所不同。

　　電力電纜在橋架內一般是單層水平排放，所以其安裝橋架寬度B為：

　　式中：d1、d2、d3…為橋架內各種電纜的外徑，單位為mm。

　　n1、n2、n3…為上述同種型號規格電纜的根數。

　　k1、k2、k3…為上述電纜放置時的間距。其值zui小應大于電纜直徑的1/4。

　　一般情況下，控制電纜在橋架內既可以水平排列，也可以疊放。以其橋架內控制電纜總截面S不超過電纜橋架總截面S0的40%為原則。控制電纜的截面S為：

　　式中：S1、S2、S3…為橋架內各種控制電纜的截面積(包括護層部分)單位為mm2;d1、d2、d3…為橋架內各種控制電纜的外徑，單位為mm;n1、n2、n3…為上述同種型號規格電纜的根數。

　　相應的控制電纜橋架的寬度為b：

　　式中：h——電纜橋架的高度，單位為mm。

　　當電纜橋架在室內安裝時，為保.證橋架平直美觀，整齊一致，它的水平方向載荷形變一般應控制在4.0mm以內。根據所選取的電纜橋架寬度和所要求的橋架水平方向載荷形變的大小，查對相應機構形式的橋架荷載的特性曲線，當不能滿足形變要求時，可以適當增大橋架側高或者減小支撐間距，以便滿足安裝要求(如圖1～3)。

　　4、濟南電纜橋架型式的設計標準

　　首先應屏蔽電器干擾的電纜網路，或有防護外部(如：易燃粉塵、腐蝕液體等環境)影響要求的，應選用槽式復合型防腐屏蔽電纜橋架。當處于強腐蝕性環境時，應采用復合環氧樹脂防腐阻燃型電纜橋架。托臂、支架也應選用同類材料，以提高電纜橋架及其附件的使用壽命，電纜橋架在容易積灰和其它需遮蓋的環境或戶外場所時宜加蓋板加以保護。

　　除上述情況外，還可以根據現場環境及技術要求選用托盤式、槽式、梯級式、玻璃防腐阻燃電纜橋架或鋼質普通型橋架。在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。

　　在公共通道或戶外跨越道路段，底層梯級的底部宜加墊板或在該段使用托盤。用于大跨距時，可根據用戶要求提高橋架的載荷能力或選用桁架。大跨距(>3m)宜選用復合型橋架。橋架選用具體應考慮以下幾點因素：

　　(1)先確定橋架寬度、層數、支撐點的型式和間距以及電纜在各層橋架上的分布。

　　(2)計算每層電纜的均布荷載(kN/m2)，初步確定橋架的型號和規格。

　　(3)按zui大的電纜總均布荷載值來驗算橋架強度。根據耐受強度初步確定的橋架型號、規格及支點間距可查閱相關廠家電纜橋架資料，反復核查間距和橋架型號，直至滿足負荷要求為止。

　　(4)確定撓度值，一般zui大撓度與跨距(各支撐點之間距離)之比取1/250～1/150為宜。

　　圖1　槽式橋架荷載曲線圖

　　圖2　托盤式橋架荷載曲線圖

　　圖3　梯級式橋架荷載曲線圖

　　5、支、吊架的配置

　　(1)戶內支、吊短跨距一般采取1.5～3.0m。戶外立柱中跨距一般采取6.0m。

　　(2)非直線段的支、吊架配置應遵循以下原則：

　　①當橋架寬度<300mm時，應在距非直線段與直線結合處300～600m的直線段側設置一個支、吊架。

　　②當橋架寬度≥300mm時，在非直線段中部還應增設一個支、吊架。

　　(3)橋架多層設置時層間中心距可以是200mm，250mm，300mm和350mm。

　　(4)采用金屬橋架時，各橋架直線段每隔50m應予留伸縮縫20～30mm。

　　6、防火設計

　　電力電纜或控制電纜在工程領域往往十分重要，所以對防火設計必須滿足“三同時”，這也就要求橋架在經過防火的區段時，必須采用鋼制或不燃、阻燃材料，進行防火設計。

　　7、接地設計

　　電纜工程接地非常重要，這直接關系到電纜線路的安全運行。除了電力電纜本身接地保護外，當電纜橋架采用金屬橋架時，也應該將電纜橋架兩端可靠接地，涉及熱鍍鋅部分也應該加以保護，接地裝置設計時應該根據安裝土壤電阻(率)確定。當允許利用橋架系統構成接地干線回路時，橋架端部之間連接電阻應不大于0.00033Ω，接地孔應清除絕緣涂層。在1kV及以下中性點直接接地系統中，受電設備的接地與系統中性線接地相連。裝有觸動切斷供電裝置時，橋架的金屬橫截面積應不小于規定值。沿橋架全長另敷設接地干線時，每段(包括非直線段)橋架應至少有一點與接地干線可靠連接。對于振動場所，在接地部位的連接處應裝置彈簧圈。

　　8、設計出圖深度要求

　　電纜橋架工程的設計應與土建、電氣以及有關專業密切配合，以確保橋架布置結構合理、外形美觀，具體設計時一般設計單位應包含以下設計圖紙：

　　(1)橋架系統設計說明書，批復意見等。

　　(2)各橋架系統的平、剖面圖。

　　(3)橋架系統所需直線段、彎通、支、吊架規格和數量的明細表。

　　綜上所述，電力橋架系統在選擇時，不僅應結合工程建設環境、位置及功能特點進行分類必選，還應該綜合計算橋架實際靜荷載、動荷載以及附加荷載，通過具體計算公式確定濟南電纜橋架實際載荷和電纜橋架的寬度等。同時還應考慮支、吊架的配置、防火設計、接地設計以及設計出圖深度要求。
