電纜橋架作為布線工程的一個配套項目，因?yàn)槟壳吧袩o(wú)專門的規范指導，各生產廠家的規格型號又缺乏通用性，所以為了達到用戶滿意的產品標準我們必須同客戶肩并肩地分享經驗、信息、承諾、目標，以合作關系開發優秀產品。

　　1、 確定方向：根據建筑平面布置圖，結合空調管線和電器管線等設置情況，方便維修，以及電纜路由的疏密來確定電纜橋架的zui佳路由，在室內，盡可能沿建筑物的墻、柱、梁及樓板架設，如需利用綜合管廊架設時，則應在管道一側活上方平行架設，并考慮引下線盒分支線盡量避免交叉，如無其他管架借用，則需自設立(支)柱。

　　2、荷載計算：計算電纜橋架主干線縱斷面上單位長度的電纜重量。

　　3、確定橋架的寬度：根據布放電纜條數、電纜直徑及電纜的間距來確定電纜橋架的型號、規格，托臂的長度，支柱的長度、間距，橋架的寬度和層數。

　　4、確定安裝方式：根據場所的設置條件確定橋架的固定方式，選擇懸吊式、直立式、側壁式或是混合式，連接件和緊固件一般是配套供應，此外，根據橋架結構選擇相應的改版。

　　5、匯出電纜橋架平、剖面圖，局部部位還應匯出空間圖，開列材料表。

　　6、如與電力電纜橋架合用時，應將電力電纜和弱點電纜各直一側，中間采用隔板分隔。

　　7、弱電電纜與其它低電壓電纜合用橋架時，應嚴格執行選擇具有外屏蔽層的弱電系統的弱電電纜，避免相互間的干擾。

　　8、電纜橋架的安裝要求

　　槽式大跨距電纜橋架由室外進入建筑物內時，橋架向外的坡度不得小于1/100。

　　電纜橋架與用電設備交越時，其間的凈距不小于0.5mm

　　兩組電纜橋架在同一高度平行敷設時，其間凈距不小于0.6m

　　在平行圖上繪出橋架的路由，要注明橋架起點、終點、拐彎點、分支點及升降點的坐標或定位尺寸、標高，如能繪制橋架敷設軸測圖，則對材料統計將更精確。

　　直線段：注明全長、橋架層數、標高、型號及規格。拐彎點和分支點：注明所用轉彎接板的型號及規格。升降段：注明標高變化，也可用局部大樣圖或剖面圖表示。

　　橋架支撐點，如立柱、托臂或非標準支、構架的間距、安裝方式、型號規格、標高、可同意在平面上列表說明，也可分段標出用不同的剖面圖。

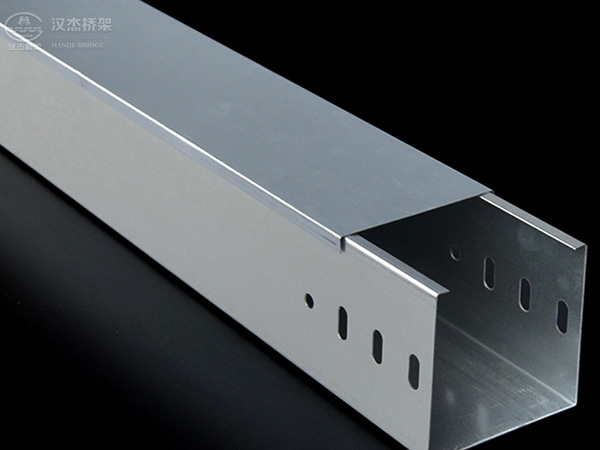

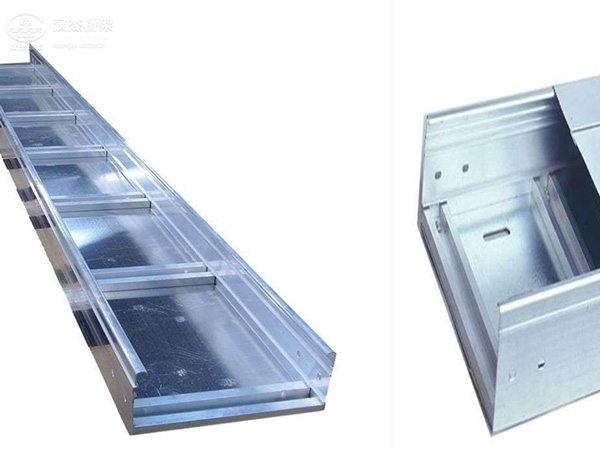

　　電纜橋架具有的設計與安裝規范知道了吧!需要和定制橋架的朋友們歡迎找漢杰橋架，濟南漢杰電纜橋架有限公司生產XQJ系列電纜橋架分為梯式、托盤式、槽式及組合式四種。產品有防火橋架，不銹鋼橋架、玻璃鋼橋架、鋁合金橋架、大跨距橋架等。選用冷軋或熱軋鋼板為材料，表面處理分為噴漆、靜電噴塑、電鍍鋅等。本公司產品廣泛用于化工、紡織、電力、機械、汽車、電子、國防、大樓建筑等場合。滿足不同用戶、不同場合的需求，可根據特殊要求訂購加工。
