眾所周知，電纜橋架是一種使電線、電纜、管纜鋪設達到標準化、系列化、通用化的電纜鋪設裝置。那么，今天讓我們談?wù)剳?yīng)該如何選擇電纜橋架。

　　一、電纜橋架類型和品種的選擇

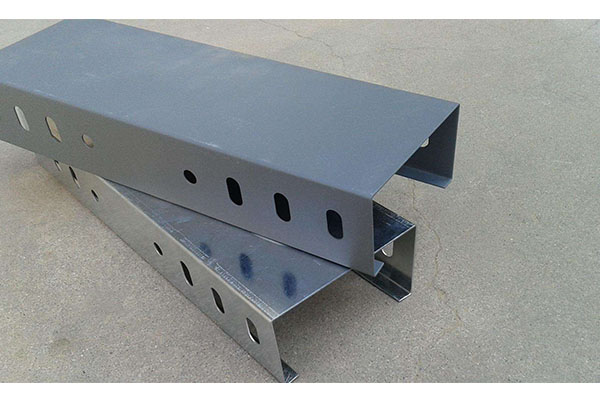

　　1.用于需要屏蔽電氣干擾的電纜網絡，或用于保護免受外部影響(如腐蝕性液體、易燃灰塵等)的要求時。應選用(FB)型槽式復合防腐屏蔽電纜橋架(帶蓋)。

　　2.對于強腐蝕性環境(F)類復合環氧樹脂防腐阻燃型電纜橋架。支撐臂和支架應使用相同的材料，以提高橋梁和附件電纜橋框架的使用壽命。在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。

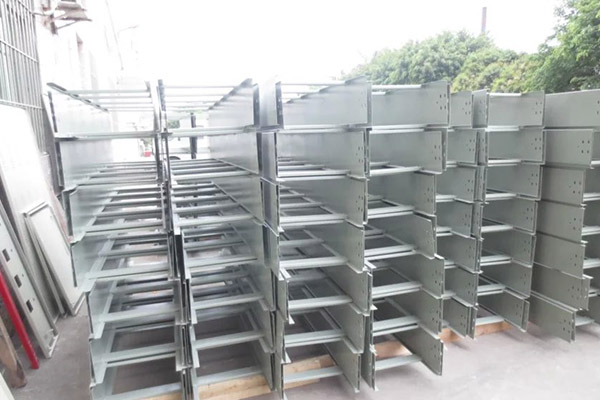

　　3.除上述情況外，還可根據現場環境和技術要求選擇托盤式、槽式、臺階式、玻璃防腐阻燃電纜橋框架或鋼制普通型橋架。在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。

　　4.在公共通道或室外交叉路段，底層梯級的底部宜加墊板或在該段使用托盤。當大跨度跨越公共通道時，可根據用戶要求提高橋梁的承載能力或選擇行架。

　　5、大跨距(>3m)要選用復合型橋架(FB)。

　　6、室外選用復合環氧樹脂樹橋架(F)。

　　二、規格選擇

　　1.橋梁的寬度和高度應根據下表選擇，并應符合相關標準和規范的要求。動力電纜可取40-50%，控制電纜可取50-70%，另外需予留10-25%的式程發展余量。

　　2、各種彎曲和附件的規格應符合工程布置條件并與橋梁相匹配。

　　3.支、吊架的規格應根據橋梁的規格、層數、跨度等條件選擇。并應滿足負荷的要求。

　　4.橋架橫截面積的選擇見表橋架上電纜網絡中任一線路的大自動過電流保護的額定電流值或整定值(A)橋架橫截面充許小值(mm2)0-60 12961-100 258101-200 452201-400 645401-600 968

　　以上是關于如何選擇電纜橋架的一些內容，希望能給你一些幫助。當然，除了知道如何選擇電纜橋機架外，電纜橋機架的安裝也非常重要。想了解更多電纜架的朋友可以關注我們網站上的更新信息。
