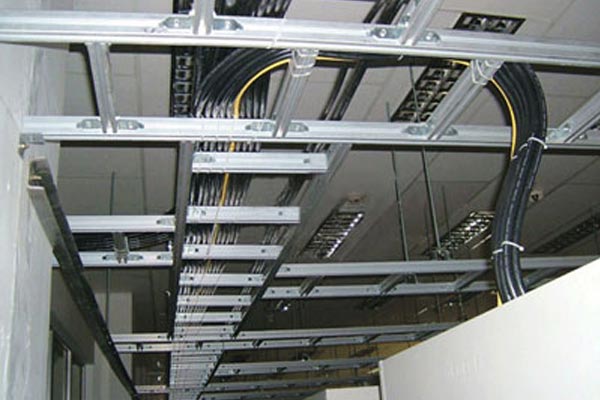

山東電纜橋架的主要功能就是用來支撐電纜的，橋架比較很不起眼，也很少為人關注，但卻也是整個布線工程中不可缺少的部分，電纜是非常重要的用來輸送電流的線路，一旦出現問題那都是比較嚴重的。那你知道橋架的安裝流程嗎，又該如何選擇呢？濟南漢杰帶大家來了解一下！

一、安裝流程

1、確定方向：根據建筑平面布置圖，結合空調管線和電氣管線等設置情況、方便維修，以及電纜路由的疏密來確定橋架的路由。在室內，盡可能沿建筑物的墻、柱、梁及樓板架設，如許利用綜合管廊架設時，則應在管道一側或上方平行架設，并考慮引下線和分支線盡量避免交叉，如無其它管架借用，則需自設立(支)柱。

2、荷載計算：計算橋架主干線縱斷面上單位長度的電纜重量。

3、確定橋架的寬度：根據布放電纜條數、電纜直徑及電纜的間距來確定橋架的型號、規格，托臂的長度，支柱的長度、間距，橋架的寬度和層數。

4、確定安裝方式：根據場所的設置條件確定橋架的固定方式，選擇懸吊式、直立式、側壁式或是混合式，連接件和緊固件一般是配套供應的，此外，根據橋架結構選折相應的蓋板。

5、繪出橋架平、剖面圖，局部部位還應繪出空間圖，開列材料表。

二、產品選擇

1、需屏蔽電氣干擾的電纜網路或有防護外部（如：有腐蝕液休，易燃粉塵等環境）影響的要求時，應選用（FB）類槽式復合型防腐屏蔽橋架（帶蓋）

2、強腐蝕性環境應采用（F）類復合環氧樹脂防腐阻燃型橋架。托臂、支架也要選用同樣材料，提高橋架及附件的使用壽命。在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。

3、除上述情況外，可根據現場還環境及技術要求選用托盤式、槽式、梯級式、玻璃防腐阻燃山東電纜橋架或鋼質普通型橋架。在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。

4、在公共通道或戶外跨越道路段，底層梯級的底部宜加墊板或在該段使用托盤。大跨距跨越公共通道時，可根據用戶要求提高橋架的載荷能力或選用行架。

5、大跨距（>3m）要選用復合型橋架（FB）。

6、戶外要選用復合環氧樹指橋架（F）。

三、橋架規格選擇

1、復合環氧樹脂橋架的寬度和高度就按下表選擇，并應符合電纜真充率不超過有關標準規范的規定值，動力電纜可取百分之40-50，控制電纜可取百分之50-70，另外需予留百分之10-25的式程發展余量。

2、各種彎通及附件規格應符合工程布置條件并與橋架相配套。

3、支、吊架規格的選擇，應按橋架規格、層數、跨距等條件配置。并應滿足荷載的要求。

以上就是山東電纜橋架的安裝流程和品種選擇的注意事項，畢竟電纜關乎國民生活和工業的發展，是國之重器。希望本篇文章能幫助到你。
