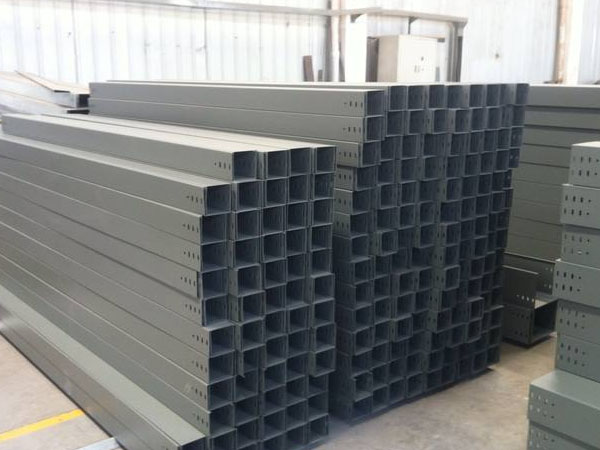

近年來，由于電力的泄漏，生命安全受到威脅的事件經常發生，在許多情況下，我們可以避免掉這種現象的發生。正是由于不重視，疏忽，造成了許多災難。作為線路工程的一個輔助工程，電纜橋架目前還沒有獲得規范的指導，各生產廠家的規格程式和安裝缺乏通用性。因此，設計選型過程和安裝應根據各系統電纜的弱電流出現的類型、數量，選擇適用的橋梁，合理的安裝方法可以減少事故的發生。

(1)確定方向：根據建筑平面布置圖，結合空調管線和電氣管線等設置情況、方便維修，以及電纜路由的疏密來確定電纜橋架的好路由。在室內，盡可能沿建筑物的墻、柱、梁及樓板架設，如許利用綜合管廊架設時，則應在管道一側或上方平行架設，并考慮引下線和分支線盡量避免交叉，如無其它管架借用，則需自設立(支)柱。

(2)荷載計算：計算濟南電纜橋架主干線縱斷面上單位長度的電纜重量。

(3)確定橋架的寬度：根據布放電纜條數、電纜直徑及電纜的間距來確定電纜橋架的型號、規格， 托臂的長度，支柱的長度、間距，橋架的寬度和層數。

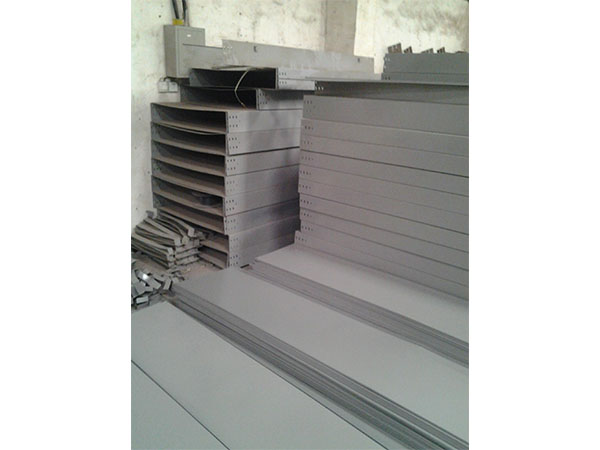

(4)確定安裝方式：根據場所的設置條件確定濟南橋架的固定方式，選擇懸吊式、直立式、側壁式或是混合式，連接件和緊固件一般是配套供應的，此外，根據橋架結構選折相應的蓋板。

(5)繪出電纜橋架平、剖面圖，局部部位還應繪出空間圖，開列材料表。

2、如與電力電纜橋架合用時，應將電力電纜和弱電電纜各置一側，中間采用隔板分隔。

3、弱電電纜與其它低電壓電纜合用濟南橋架時，應嚴格執行選擇具有外屏蔽層的弱電系統的弱電電纜，避免相互間的干擾。

4、電纜橋架安裝要求

(1)槽式大跨距電纜橋架由室外進入建筑物內時，橋架向外的坡度不得小于1/100。

(2)電纜橋架與用電設備交越時，其間的凈距不小于0.5m。

(3)兩組電纜橋架在同一高度平行敷設時，其間凈距不小于0.6m。

(4)在平行圖上繪出橋架的路由，要注明濟南橋架起點、終點、拐彎點、分支點及升降點的坐標或定位尺寸、標高，如能繪制橋架敷設軸側圖，則對材料統計將更準確。

(5)橋架支撐點， 如立柱、托臂或非標準支、構架的間距、安裝方式、型號規格、標高，可同意在平面上列表說明，也可分段標出用不同的剖面圖、單線圖或大樣圖表示。

(6)電纜引下點位置及引下方式，一般而言，大批電纜引下可用垂直彎接板和垂直引上架，少量電纜引下可用導板或引管，注明引下方式即可。

(7)電纜橋架宜高出地面2.2米以上，橋架頂部距頂棚或其它障礙物不應小于0.3米，橋架寬度不宜小于0.1米，濟南橋架內橫斷面的填充率不應超過50%。

(8)電纜橋架內纜線垂直敷設時，在纜線的上端和每間隔1.5米處應固定在橋架的支架上，水平敷設時， 在纜線的首、尾、轉彎及每間隔3~5米處進行固定。

(9)在吊頂內設置時，槽蓋開啟面應保持80毫米的垂直凈空，線槽截面利用率不應超過50%。

(10)布放在線槽的纜線可以不綁扎，槽內纜線應順直，槽內纜線應順直，盡量不交叉，纜線不應溢出線槽，在纜線進出線槽部位， 轉彎處應綁扎固定。垂直線槽布放纜線應每間隔1.5米固定在纜線支架上。

(11)在水平、垂直橋架和垂直線槽中敷設線時，應對纜線進行綁扎。4對線電纜以24根為束，25對或以上主干線電纜、光纜及其它信號電纜應根據纜線的類型、纜徑、纜線芯數分束綁扎。綁扎間距不宜大于1.5米，扣間距應均勻，松緊適度。

(12)橋架水平敷設時，支撐間距一般為1.5-3m，垂直敷設時固定在建筑物構體上的間距宜小于2m。

以上就是電纜橋架生產廠家根據多年的安裝經驗為大家整理出來的橋架安裝規范，經過時間的考察，這樣的設置布線是非常合理的，希望通過我們的指導可以把電纜橋架行業做的更加規范，不要因漏電傷害我們的身體。
