電纜橋架是由托盤或梯架的直線段、彎通、組件、托臂(臂式支架)、吊架等構成，是具有支撐電纜的剛性結構系統的總稱。作為一種常見的線路敷設工程中的輔助設施，電纜橋架在電力系統中有著很重要的作用，那么電纜橋架的安裝操作大家了解么?漢杰橋架為大家介紹一下：

1.電纜橋架作為布線工程的一個配套項目，目前尚無專門的規范指導，生產廠家的規格程式缺乏通用性，因此，設計選型過程應根據弱電各個系統纜顯得類型、數量，合理選定適用的橋架。

(1)確定方向：根據建筑平面布置圖，結合空調管線和電氣管線等設置情況、方便維修，以及電纜路由的疏密來確定電纜橋架的路由。在室內，盡可能沿建筑物的墻、柱、梁及樓板架設，如許利用綜合管廊架設時，則應在管道一側或上方平行架設，并考慮引下線和分支線盡量避免交叉，如無其它管架借用，則需自設立(支)柱。

(2)荷載計算：計算電纜橋架主干線縱斷面上單位長度的電纜重量。

(3)確定橋架的寬度：根據布放電纜條數、電纜直徑及電纜的間距來確定電纜橋架的型號、規格,托臂的長度,支柱的長度、間距,橋架的寬度和層數。

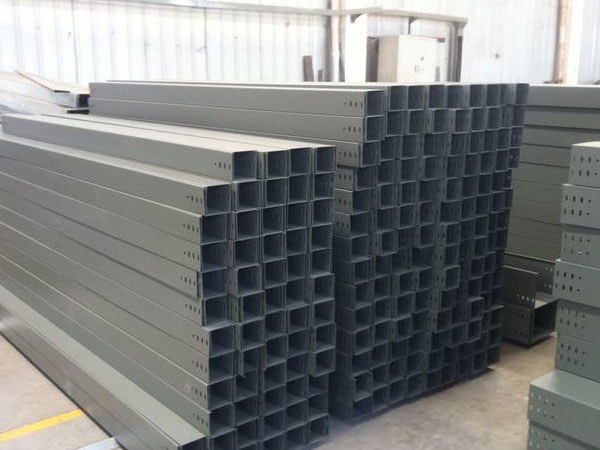

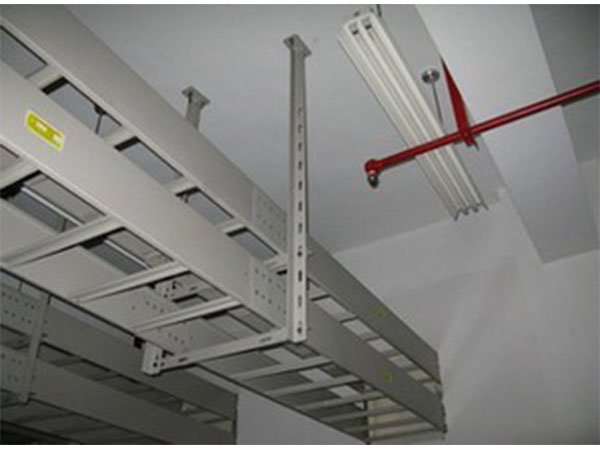

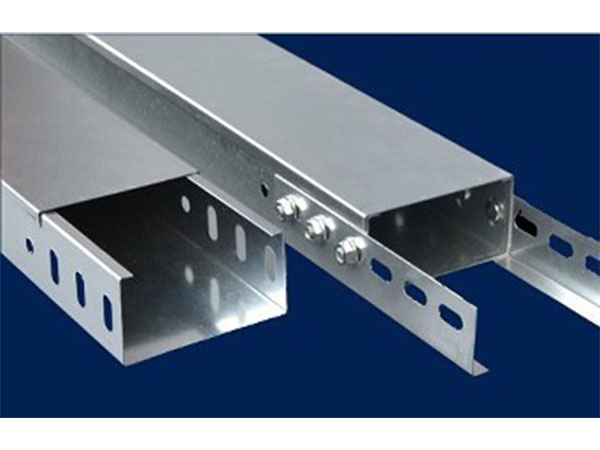

(4)確定安裝方式：根據場所的設置條件確定橋架的固定方式，選擇懸吊式、直立式、側壁式或是混合式，連接件和緊固件一般是配套供應的，此外，根據橋架結構選折相應的蓋板。

(5)繪出電纜橋架平、剖面圖,局部部位還應繪出空間圖，開列材料表。

2.如與電力電纜橋架合用時，應將電力電纜和弱電電纜各直一側，中間采用隔板分隔。

3.弱電電纜與其它低電壓電纜合用橋架時，應嚴格執行選擇具有外屏蔽層的弱電系統的弱電電纜，避免相互間的干擾。

4.電纜橋架安裝要求

(1)槽式大跨距電纜橋架由室外進入建筑物內時，橋架向外的坡度不得小于1/100。

(2)電纜橋架與用電設備交越時，其間的凈距不小于0.5m。

(3)兩組電纜橋架在同一高度平行敷設時,其間凈距不小于0.6m。

(4)在平行圖上繪出橋架的路由,要注明橋架起點、終點、拐彎點、分支點及升降點的坐標或定位尺寸、標高,如能繪制橋架敷設軸側圖，則對材料統計將更準確。

直線段：注明全長、橋架層數、標高、型號及規格。拐彎點和分支點:注明所用轉彎接板的型號及規格。升降段：注明標高變化，也可用局部大樣圖或剖面圖表示。

(5)橋架支撐點，如立柱、托臂或非標準支、構架的間距、安裝方式、型號規格、標高，可同意在平面上列表說明，也可分段標出用不同的剖面圖、單線圖或大樣圖表示。

(6)電纜引下點位置及引下方式，一般而言，大批電纜引下可用垂直彎接板和垂直引上架，少量電纜引下可用導板或引管，注明引下方式即可。

(7)電纜橋架宜高出地面2.2米以上，橋架頂部距頂棚或其它障礙物不應小于0.3米，橋架寬度不宜小于0.1米，電纜橋架內橫斷面的填充率不應超過50%。

(8)電纜橋架內纜線垂直敷設時，在纜線的上端和每間隔1.5米處應固定在橋架的支架上，水平敷設時，在纜線的首、尾、轉彎及每間隔3~5米處進行固定。

(9)在吊頂內設置時，槽蓋開啟面應保持80毫米的垂直凈空，線槽截面利用率不應超過50%。

(10)布放在線槽的纜線可以不綁扎，槽內纜線應順直，槽內纜線應順直，盡量不交叉，纜線不應溢出線槽，在纜線進出線槽部位，轉彎處應綁扎固定。垂直線槽布放纜線應每間隔1.5米固定在纜線支架上。

(11)在水平、垂直橋架和垂直線槽中敷設線時，應對纜線進行綁扎。4對線電纜以24根為束，25對或以上主干線電纜、光纜及其它信號電纜應根據纜線的類型、纜徑、纜線芯數分束綁扎。綁扎間距不宜大于1.5米，扣間距應均勻，松緊適度。

(12)電纜橋架水平敷設時，支撐間距一般為1.5-3m，垂直敷設時固定在建筑物構體上的間距宜小于2m。

電纜橋架在安裝的時候，需要按照上面的要求規范來進行正確的安裝，這樣子可以確保橋架獲得比較好的使用效果，并且避免了因?yàn)闃蚣馨惭b錯誤出現的問題，這對于城市供電來說是很重要的。
