根據山東電纜橋架安裝規程規范，結合日常安裝工作中累積的施工經驗，淺談電建施工中電纜橋架彎頭制作方法，提出了電纜橋架在安裝過程中需要注意的問題。

　　1、引言

　　在電建施工中電纜橋架是連接電子間控制室與就地設備之間的重要通道。在電建工程中電纜橋架的施工，基本上是在土建施工和鍋爐鋼架吊裝施工完成后，才能全面展開。山東電纜橋架安裝質量的好壞，不僅影響工程整體安裝工藝，更直接關系到電纜敷設的美觀、安全及電廠能否正常發電的重要工程。

　　2、電纜橋架彎頭制作方法

　　目前電建施工中所使用的電纜橋架彎頭一般是由電纜橋架廠在出廠之前完整加工好的，但是由于施工現場情況各不相同，所以有的項目需要因地制宜現場加工電纜橋架彎頭，這就需要安裝人員有一定的施工基礎知識才能勝任。

　　施工現場電纜橋架大致分為主橋架和分支架。主橋架是由設計院設計，根據圖紙施工;分支架是由主橋架引到就地設備的電纜支架，沒有圖紙?jiān)O(shè)計，根據現場情況由施工人員來設計的。常用的彎頭種類包括水平彎頭90°、上下跳彎45°、垂直上下彎頭、水平三通等。下面就以幾個典型常用彎頭制作方法和質量要求來談一下。

　　2.1 自制的電纜橋架彎頭、跳彎、三通的連接處，應先在內側進行點焊固定并把毛刺藥皮打磨干凈，外側應平整，縫隙應盡量小且鋸口處平整整齊。

　　2.2 電纜橋架彎頭對接無錯邊，焊接后的對口處應打磨平整、光潔，不應有損傷電纜絕緣層的毛刺、銳邊等棱角。

　　2.3 在托盤式電纜橋架內加鋼筋時，采用增加￠6—8MM圓鋼，內、外側都應補刷油漆。刷油漆前，應把藥皮，焊渣清理干凈。

　　2.4 多層電纜橋架的自制三通及彎頭安裝完成后，折角應在垂直的統一直線上。

　　2.5 所有自制彎頭制作完成后，應在切割、打磨、焊接處刷防銹漆，再刷與橋架顏色相同面漆。

　　如圖1與圖2上下跳彎45°彎頭的制作圖解，圖3水平跳彎45°彎頭的制作。

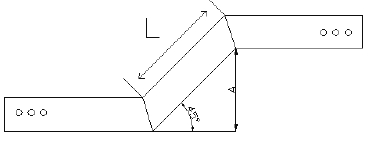

　　圖1 上下跳彎45°彎頭

　　圖2 上下跳彎45°彎頭切割尺寸

　　首先根據現場實際情況確定跳彎高度A，依據勾股定理a2+b2=c2得出：L=1.414·A。

　　注：H為所用橋架的高度，因?yàn)椋簍g22.5°=對邊/臨邊=X/H tg22.5°=0.414

　　所以X=0.414·H

　　下圖：圖4與圖5水平90°彎頭制作也可按照上圖公式計算制作：

　　3、山東電纜橋架的施工安裝要點

　　圖3 水平跳彎45°彎頭的斜邊計算

　　圖4 水平90°彎頭切割尺寸

　　3.1 山東電纜橋架及線槽敷設走向應短捷，并應盡量沿墻、沿柱或沿梁敷設。安裝必須牢固可靠，橫平豎直，無扭曲變形，橋架內壁無毛刺，附件齊全。立柱、支架和托臂的用料規格嚴格按設計圖紙及橋架規格要求配置。

　　3.2 固定電纜橋架支架間距一般不大于1.5m-2.0m。在進出接線盒、箱、柜、轉彎的，應在500mm以內應加設支架。

　　3.3 電纜橋架安裝前，應與土建及水暖、通風空調專業協調，確定與通風管、水管之間的交叉問題。按照電讓水的原則，電纜橋架在上面、水管在下面，橋架處于高點，安裝在具有腐蝕性液體管道上方，在熱力管道下方。

　　圖5 水平90°彎頭斜邊計算

　　3.4 針對電纜橋架施工的通病，充分考慮全廠橋架安裝要求，質量技術人員及時編制《電纜橋架施工工藝及控制措施》，把影響電纜橋架工藝質量的客觀因素提前進行消除。

　　3.5 在電纜橋架設計這一塊，設計院提供的圖紙?jiān)O(shè)計比較簡單，安裝尺寸及材料不齊全，專業施工處應主動安排人員結合現場實際情況進行圖紙會審，對圖紙進行局部修改，從成本和工藝兩方面優化施工方案。同時，充分考慮到橋架安裝是否與機務專業的管道安裝發生碰撞，建筑專業是否正確預留埋件等，以避免后期出現返工現象。

　　3.6 注重工藝質量提高的人為因素，專門組織施工人員進行前期工藝培訓，以達到改正施工常見陋習，提高質量意識的。

　　山東電纜橋架施工工作量大，交叉作業多，工藝較難控制的特點，在施工中，橋架安裝要精心策劃，科學組織，為后續施工做好準備工作。
