逐年新增使用的山東電纜橋架消耗大量的鋼材、鋅等自然資源，本文在10kV電纜線路部分設計的電纜橋架模塊基礎上，將二線電纜、四線電纜和六線電纜橋架子模塊中橋架材料、橋架型式、橋架接地系統等進行改進和優化設計。材質上選用合金塑料電纜橋架，以塑代鋼，響應國家節能減排、綠色環保的號召;對電纜橋架的型號及規格進行了標準化分解，實現減少倉儲占地，提高供貨配送速度的目標;為現場靈活配置，因地制宜，電纜橋架的安裝改為組合式設計，有效降低設計變更。

　　發展“低碳經濟”、技術創新、節能減排是我國可持續發展的重要戰略。隨著經濟穩步發展，城市化程度不斷提高，城市用電需求愈來愈大，負荷密度也隨之加大，架空線受制于空間、環境及安全的因素，因此在城市配電網中一般采用電纜供電，近年新建配網線路、用戶工程等項目中電纜橋架的需求也與日俱增，新增的電纜橋架消耗大量鋼材和鋅等自然資源。電網公司積極打造智能、高效、可靠、綠色的現代化電網，頒發線路和配網工程綠色行動指南，全面開展綠色電網建設，電纜線路及橋架是配電網工程的重要組成部分，存在較大的節能減排空間。本文針對10kV電纜線路部分二線、四線和六線電纜橋架子模塊進行優化設計和選擇，探討設計標準的改進研究。

　　1、山東電纜橋架材質比選及新材料應用

　　1.1　電纜橋架材質分析

　　1)傳統鋼制電纜橋架缺陷

　　傳統的金屬電纜橋架以薄鋼板制成為主，其生產工藝雖簡單，但存在不環保、使用壽命短、易氧化生銹、防腐性差等缺點，且其生產過程的附加價值不高，表面防腐采用噴漆、靜電噴涂或鍍鋅等幾種方法。《南網標準設計V1.0》(下簡稱標準設計)中明確10kV電纜橋架采用金屬鍍鋅有蓋電纜橋架，但由于金屬電纜橋架表面涂覆層較薄，運輸安裝過程中容易造成損壞，使用過程中受各種介質腐蝕，油漆易脫落，從而造成電纜橋架銹蝕損壞和絕緣性變差現象。

　　2)新材料的應用

　　合金塑料電纜橋架是一種新型復合材料橋架，采用高分子材料PVC、ABS、PPO等有機材料混合而成，生產過程中消耗大量的木粉、粉煤灰、工業礦渣，與傳統鋼制橋架相比，能產生較高的附加價值，為節能減排、建設綠色電網等做出貢獻。合金塑料電纜橋架具有絕緣性能好、抗老化、耐腐蝕性強、重量輕強度高、使用壽命長等優良的電氣性能，可彌補傳統鋼制橋架的缺陷。

　　1.2　合金塑料電纜橋架特點

　　1)結構優化設計，安裝靈活快捷

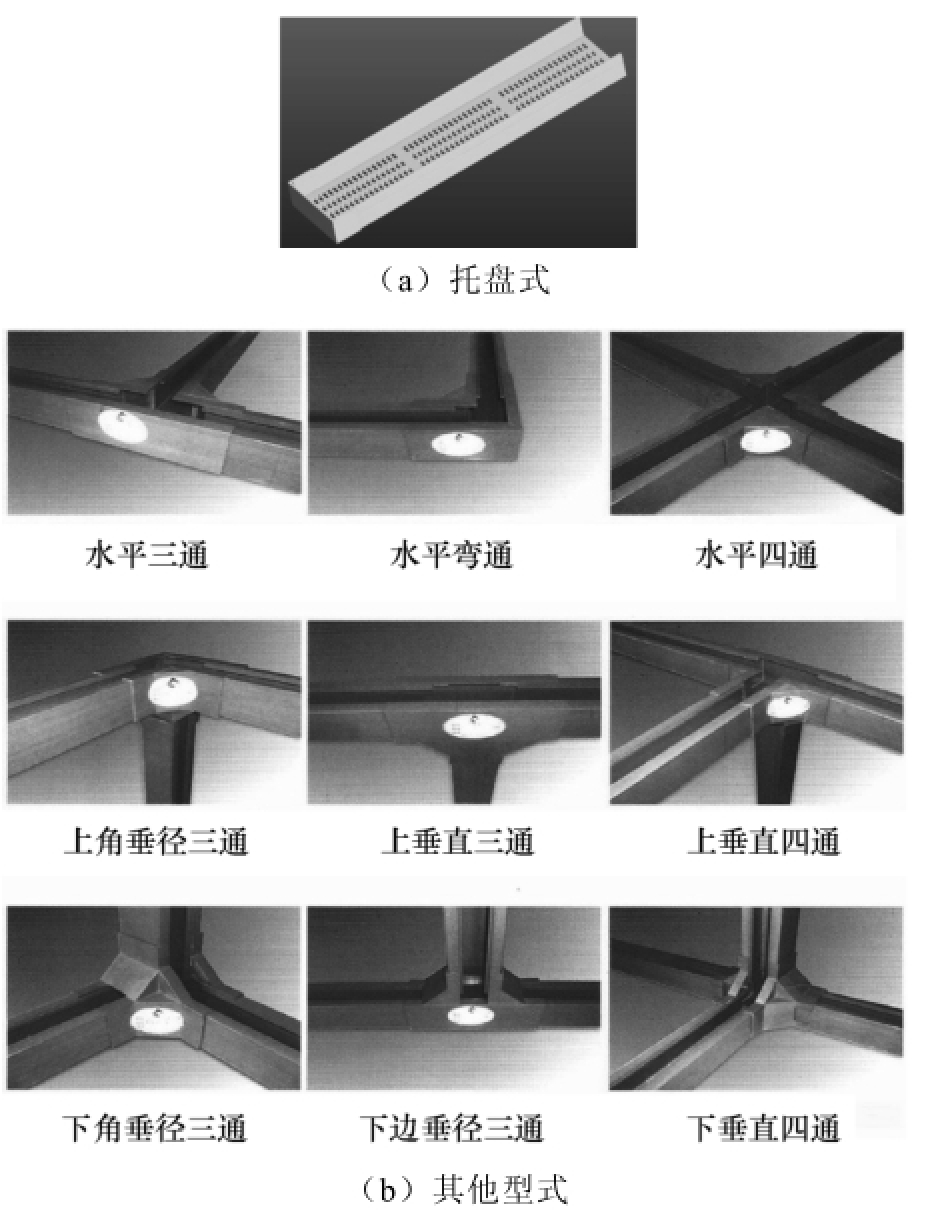

　　傳統電纜橋架結構較復雜，所需零部件眾多，新型合金塑料電纜橋架僅需幾十個零部件，能有效提高電纜橋架安裝的靈活性和快捷性。同時，合金塑料電纜橋架與重量較重的鋼制橋架相比，可減少安裝人員和吊裝機械。相對用螺栓連接的鋼制橋架安裝速度，合金塑料電纜橋架接頭直接采用插接，其安裝速度更快，減少安裝成本。標準設計中橋架有靠墻、吊裝、托盤轉角式、托盤三通式、立角彎曲式等類型，改進優化后的各類型電纜橋架結構如圖1所示。

　　圖1　合金塑料電纜橋架結構上的優化設計

　　2)良好的外觀設計，較強的裝飾性

　　合金塑料電纜橋架采用可塑強的塑料材料，經注塑和擠出成型加工而成，具備良好的外觀，通過結構優化設計，使其可任意組合，裝飾性較強。垂直三通、彎通、水平四通和異徑接頭的外觀設計如圖2所示。

　　圖2　合金塑料電纜橋架的外觀設計

　　3)使用壽命長，運行維護成本低

　　因傳統鋼制橋架防腐性能較差，需對橋架進行定期涂刷、檢修，材料費、人工成本較高。而合金塑料電纜橋架的耐腐蝕性強，可減少檢修費用和維修時間，使用壽命相對長5～8倍，這可減少更換橋架的二次投入費用，且合金塑料電纜橋架在檢修期間也無需停電，有效地提高生產效率。

　　2、山東電纜橋架型式的優化設計

　　2.1　現狀電纜橋架現場安裝存在的問題

　　電纜橋架安裝包含三大主要部件為電纜立柱、托臂及橋架，但現狀電纜橋架的安裝存在如下缺陷：

　　1)電纜立柱與托臂采用焊接方式，一般根據設計圖紙尺寸在工廠焊接加工后，成套運往施工現場，造成存儲占地面積大，且運輸、搬運過程容易造成變形或損壞等問題。

　　2)由于成套的電纜立柱及托臂尺寸已固定，缺乏現場因地制宜的條件，在橋架施工中，如果發現橋架設計不合理、出線路徑不同、容量不足等情況，導致需要對橋架進行修改，則會導致諸多不良后果。

　　3)現場變更容易造成返工，從而打破工程施工的連續性，延誤工期。

　　4)對橋架的修改破壞了橋架的連貫性、整體性，橋架施工質量大大降低。

　　針對以上問題，需對橋架的設計進行合理及建設性優化改進。

　　2.2　電纜橋架吊裝優化設計

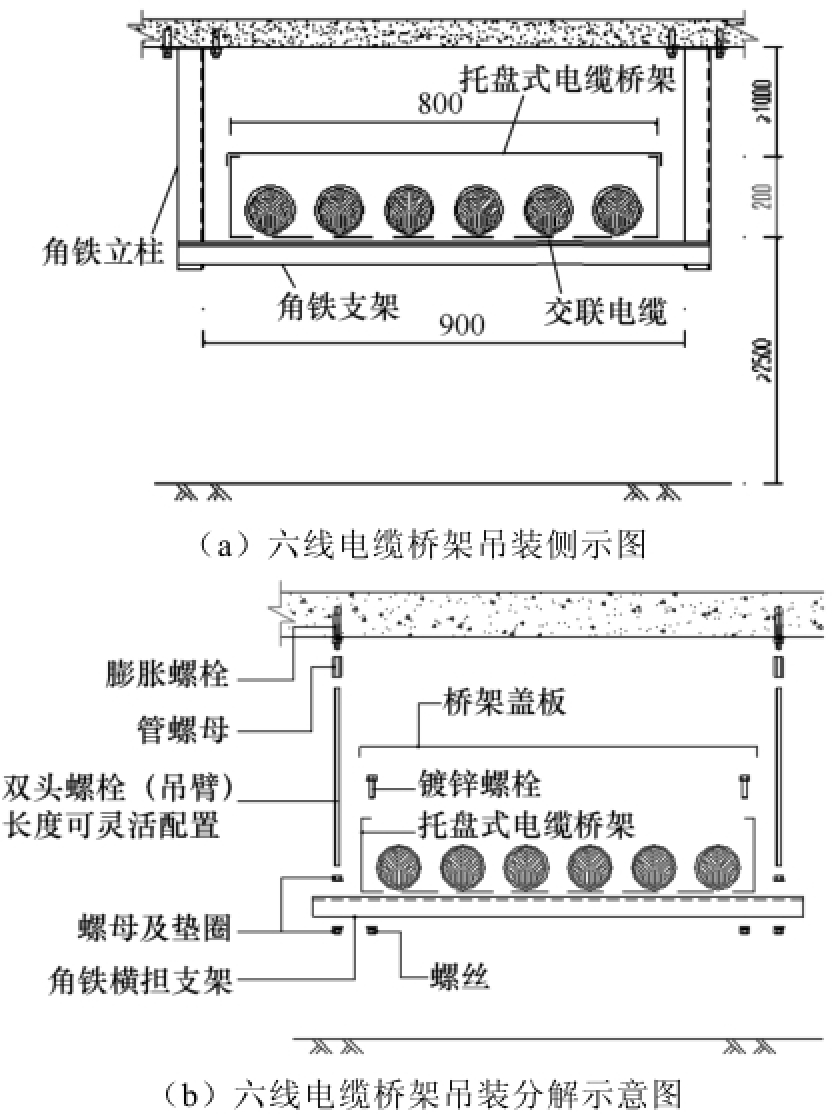

　　針對常用的六線電纜橋架吊裝，首先，將角鐵立柱改為雙頭螺栓吊臂，該雙頭螺栓通過管螺母與固定在樓板的膨脹螺栓連接，長度可根據施工現場情況配置，靈活避開各種管線或梁柱，優化設計前的六線電纜橋架吊裝側示圖如圖3所示。

　　圖3　六線電纜橋架吊裝優化示意圖

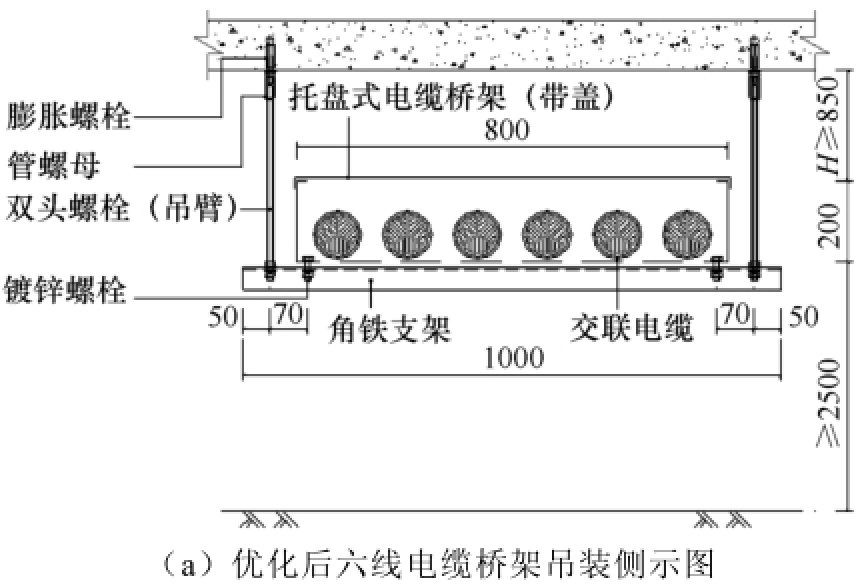

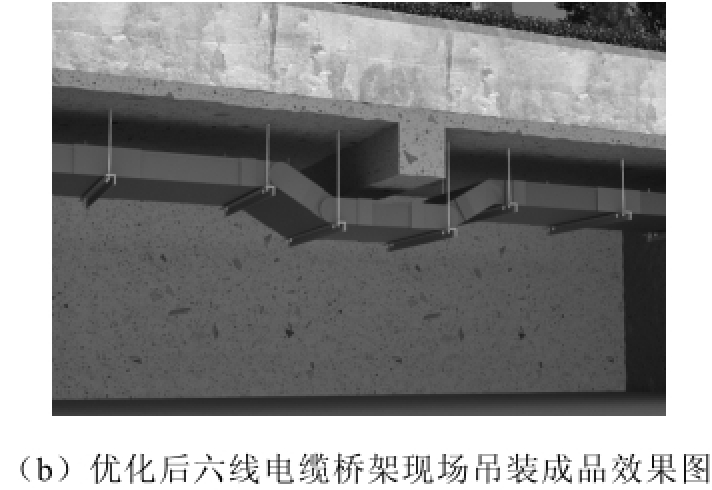

　　其次，將角鋼橫擔支架預沖好安裝螺孔，現場采用螺栓直接與吊臂和電纜橋架緊固安裝。優化后的側示圖和現場成品效果圖分別如圖4(a)和所示。

　　另外，建立六線電纜橋架各配件標準配置庫，從而可根據設計所開列型號及數量快速供貨，現場組裝，縮短安裝期限。橋架安裝全過程無需采用動火作業，消除現場消防安全隱患。

　　圖4　六線電纜橋架吊裝優化示意圖

　　二、四線電纜橋架吊裝將角鋼立柱改為組合伸縮式角鋼立柱，其余優化設計內容同六線電纜橋架。

　　3、山東電纜橋架接地系統的優化改進

　　合金塑料屏蔽電纜橋架則需要采取相應的接地措施，主要敷設在有信號線路且要求有較強屏蔽的固定場合，要求其能屏蔽外界高低頻信號和電磁信號的干擾，或防止橋架內部的信號干擾別的電器、電纜。

　　3.1　合金塑料屏蔽電纜橋架原理

　　在合金塑料電纜橋架基礎上增加屏蔽層，該屏蔽層采用高導電石墨、專用膠等配方而成的導電膠，形成不同電阻率的屏蔽層，可抗高頻干擾，導電膠的電阻率采用100～200?，抗低頻干擾則采用108～1012?電阻率，從而阻斷外界和橋架內部的信號干擾。

　　3.2　塑料屏蔽電纜橋架接地方式

　　先把合金塑料屏蔽橋架按工程線路配電施工圖紙要求安裝好，再用銅線或銅排等導電性能良好的材料， 沿著電纜橋架鋪設，若是在層與層之間的可以采用接地線對連、對接，一般接地間距為4～6m。

　　zui后將銅線或銅排等導電性能良好的材料用接地線與大地連接， 即能完成電纜橋架接地的連接。電纜溝支架底端焊有接地配接螺栓頭，可以直接用接地線和大地連接。

　　4　優化設計的經濟性分析

　　采用合金塑料橋架及型式優化設計后的吊裝，比較標準設計中電纜橋架二線、四線和六線電纜橋架子模塊方案單位投資，結果見表1，進一步對比分析建設投資和年運維費用，結果見表2。

　　經優化設計后，新方案的年運維費用僅為標準設計方案的50%，而合金塑料電纜橋架的使用壽命

　　卻比標設鋼制橋架多20年，改進優化后的設計方案更具經濟性，主要原因是采用新材料后成本降低以及人工安裝費用等降低。

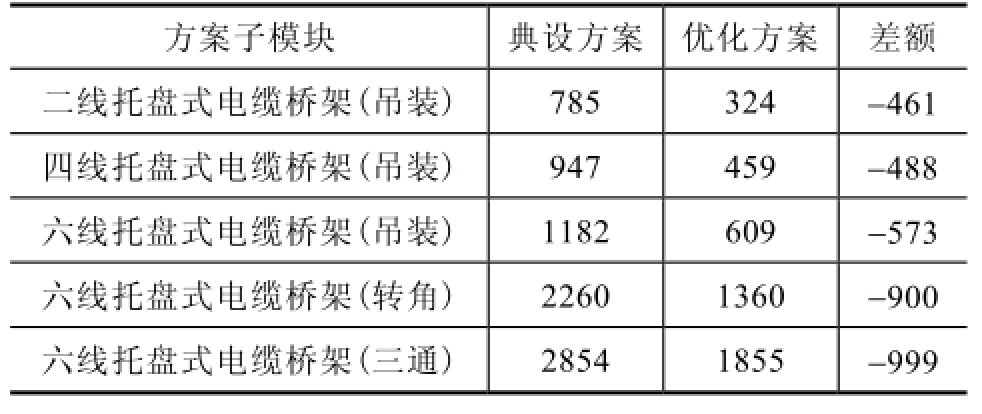

　　表1　單位投資對比分析表/(元/m)

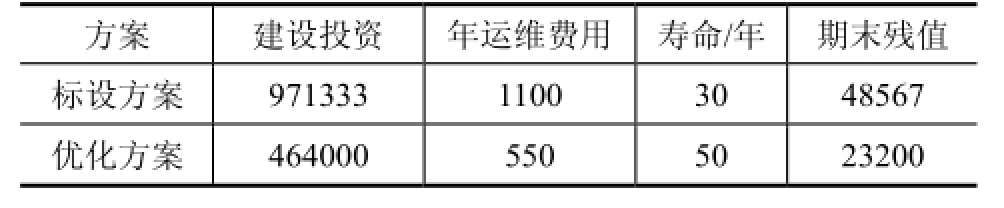

　　表2　建設投資和年運維費用表/元

　　5　結論

　　以提高施工效率、增強電纜安全、加強環境保護、降低工程造價為出發點，在《南方電網標準設計V1.0》設計圖紙的基礎上，根據實際工程特點，對原有標準設計圖紙進行設計改進和優化選擇。

　　在符合國家的有關政策、法規的前提下，結合工程設計特點及實施經驗，對山東電纜橋架的材料、型式和安裝方式進行比選、論證和全壽命周期分析，積極采用合金塑料電纜橋架代替?zhèn)鹘y(tǒng)的鋼制橋架，符合國家倡導的“以塑代鋼”、“綠色環保”、“節能減排”政策，并對電纜橋架的安裝進行標準化分解，使各配件組合配置靈活，倉儲占地少，大大減少由于現場變更造成返工的工程量，有效提高施工效率。
