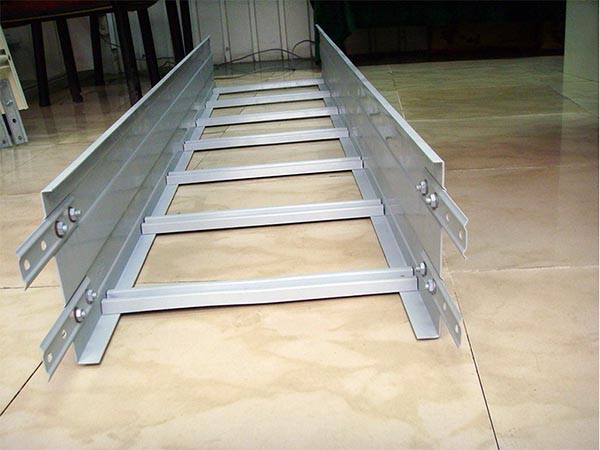

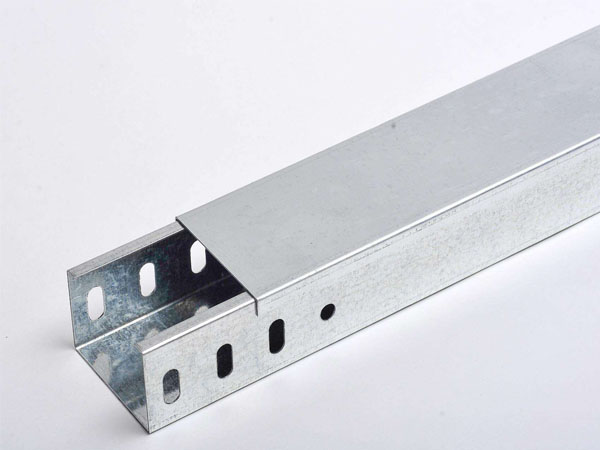

山東電纜橋架穿墻過板留洞，通常采取預留洞或操作人員現場打洞兩種方式，待墻壁刮白后將橋架穿越即可。這樣做除加大洞口內防火堵料的填塞量外，還造成了洞口周邊因擴鑿洞壁出現槎口或砌塊松動等現象，直接影響工程質量。通過采用鍍鋅鐵皮圍成矩形桶狀制成洞壁護口，經工程實踐，使用效果不錯。

　　一、制作與安裝

　　采用厚度為1mm的鍍鋅鐵皮圍成矩形筒狀，其內徑為橋架外徑四周加50mm。水平安裝時，洞壁護口與墻同寬，并在對角外側增加固定點，通過固定點與墻體固定。垂直安裝時，洞壁護口頂部突出樓層地面50mm，底部與板底齊平，對角同樣增加固定點，通過固定點與板底固定。固定點可根據現場情況選用兩塊長約150mm、寬30mm、厚20mm的矩形條狀鐵皮鉚接在護口外側。該護口能夠克服橋架穿越墻及樓層后不宜封堵的缺點。所以根據橋架不同的外徑200mm，300mm，400mm，600mm，800mm，1000mm等，制成配套的專用洞壁護口，它具有降低防火堵料使用量、防止水流入橋架、防火封堵嚴密、洞口周邊觀感質量好等優點。

　　二、封堵

　　1.水平敷設電纜橋架

　　山東電纜橋架水平敷設時，應提前將洞壁護口套入橋架內，使橋架置于護口中心，支架與墻間距應不大于20cm，當確認橋架內電纜全部穿完后，應采取防火隔離措施，防火勢沿線路延燃，填塞前將洞壁護門內清理干凈，阻火包應按順序依次擺放整齊，防火包與線纜之間空隙不大于1mm，zui后在墻內外側采用防火板進行封堵。

　　2.豎直敷設電纜橋架

　　當山東電纜橋架穿越樓層時，預留洞一般較橋架外徑大50～100mm。在橋架穿越樓層時，提前將帶有防水圍堰的洞壁護口穿入橋架內，使橋架置于護口中心。防水圍堰一般不低于50mm。垂直洞口下側采用防火板封堵完后，將洞壁護口與橋架內電纜的縫隙用防火包填滿，zui后將洞口四周縫隙及上表面采用有機防火泥或防火蓋板蓋好。位移的增長變快，位移與荷載不再呈線性關系;當荷載達到臨界穩定點后，減小荷載，位移仍然繼續增大，說明結構已經失穩，不同荷載作用形式下的荷載-位移曲線形狀相似。在活荷載全跨布置的情況下，失穩時Z向zui大位移值為1168mm，為只考慮帶缺陷的幾何非線性分析失穩時Z向zui大位移值的25.1%，這表明考慮材料非線性時結構更容易失穩，且使結構失穩時的位移遠遠小于材料無限彈性(幾何非線性分析)失穩時的位移。

　　(3)對這個結構而言，不同的分析方法下，結構的失穩模態相似，表明材料的非線性只影響穩定分析時結構的穩定系數和失穩時變形的大小，但不影響結構的失穩模態。

　　(4)在考慮雙非線性條件下，結構失穩時桿件的zui大應力值為345MPa，即有桿件已經發生屈服：主拱上弦和連接次桁架的支撐受壓屈服，一榀次桁架下弦受拉屈服。與幾何非線性彈性失穩時的應力分布相差較大，這表明材料的非線性引起了顯著的結構應力重分布。

　　目前鋼管桁架拱的運用已經非常普遍，對比相關規范針對大跨度結構的條文規定，希望本文能為相關規范的選擇和類似工程提供一定的參考，現提出以下建議：對于大跨度桁架拱結構，相較于彈塑性全過程分析，按彈性全過程分析得出的穩定承載力是偏于不安全的?！豆靶武摻Y(jié)構技術規程》(JGJ-2011)第6.1.5條規定“采用有限元法進行拱形鋼結構的平面內整體穩定性計算時：采用有限元大撓度彈塑性全過程分析方法，獲得的極限承載能力與設計荷載的比值不宜小于2.0”。因此建議，在進行空間大跨度鋼拱結構穩定分析時，應按照《拱形鋼結構技術規程》考慮材料非線性進行彈塑性穩定分析。
