電纜橋架可分為數種種類，大致構造都是有托臂和支架、附件等組裝完成。一般的橋架可以在建筑內獨立架設，也可以在建筑物或者管廊支架附設，其具有配置靈活和維修方便等特點。全部零件均需進行鍍鋅處理,安裝在建筑物外露天的橋架。下面給大家講解一下濟南電纜橋架的組成規格以及安裝注意事項。

　　一、外觀檢查

　　首先電纜橋架進人施工現場,應該提交產品出廠合格證、省市級質監站定期檢驗報告及有關技術鑒定文件等資料。熱鍍鋅的電纜橋架鍍層表面應均勻,無過燒、掛灰、局部未鍍鋅等缺陷。靜電噴塑應平整光滑、均勻不起皮,無氣泡水泡。橋架本身應平整,無扭曲變形,內壁應光滑無毛刺，橋架焊縫表面應均勻,無有漏焊、裂紋、燒穿等缺陷。

　　二、電纜橋架的安裝位置

　　橋架水平敷設時,距地高度一般不宜低于2.5m。橋架多層敷設時,由于散熱、維護以及防干擾的需要,橋架層間應留有一定的距離，電纜橋架在與各種管道平行敷設時,其凈距應符合相關規定。

　　三、支吊架的安裝

　　電纜橋架的支吊架質量應符合現行的有關技術標準，電纜橋架水平敷設時,支撐跨距一般為1.5~3m，一般垂直敷設時,固定間距不宜大于2m，兩相鄰橋架托臂之間水平高度差不應大于10mm,兩相鄰橋架托臂垂直中線的垂直偏差不應大于20mm。

　　電纜橋架型式及品種的選擇：

　　1、需屏蔽電器干擾的電纜網路或有防護外部(如：有腐蝕液體，易燃粉塵等環境)影響的要求時，應選用(FB)類槽式復合型防腐屏蔽電纜橋架(帶蓋)

　　2、強腐蝕性環境應采用(F)類復合環氧樹脂防腐阻燃型電纜橋架。托臂、支架也要選用同樣材料，提高橋架及附件的使用壽命，電纜橋架。在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。

　　3、除上述情況外，可根據現場還環境及技術要求選用托盤式、槽式、梯級式、玻璃防腐阻燃電纜橋架或鋼質普通型橋架。在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。

　　4、在公共通道或戶外跨越道路段，底層梯級的底部宜加墊板或在該段使用托盤 。大跨距跨越公共通道時，可根據用戶要求提高橋架的載荷能力或選用行架。

　　5、大跨距(>3m)要選用復合型橋架(FB)。

　　6、戶外要選用復合環氧樹脂橋架(F)。

　　規格選擇：

　　1、橋架的寬度和高度就按下表選擇，并應符合電纜真充率不超過有關標準規范的規定值，動力電纜可取40-50%，控制電纜可取50-70%，另外需予留10-25%的式程發展余量。

　　2、各種彎通及附件規格應符合工程布置條件并與橋架相配套。

　　3、支、吊架規格的選擇，應按橋架規格、層數、跨距等條件配置。并應滿足荷載的要求。

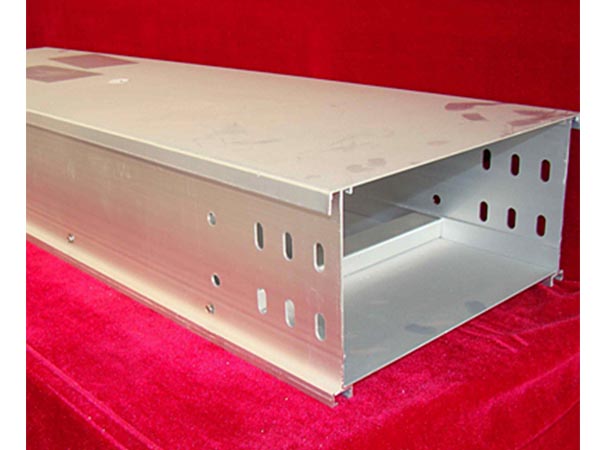

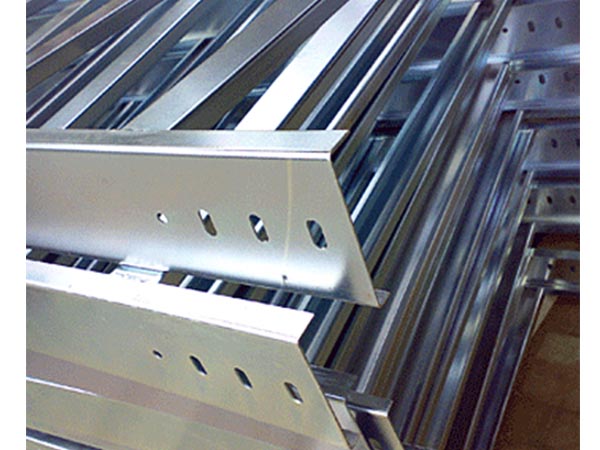

　　一般來說濟南電纜橋架分為槽式電纜橋架和梯式電纜橋架，梯式電纜橋架是由工字鋼和扁條組裝而成，成品的形狀和提子一樣所以叫做梯式電纜橋架。而槽式電纜橋架類似流水槽的樣式，上面帶有蓋子，也就是由槽體和蓋子組成。
