設計山東電纜橋架，對其進行強度分析，校核橋架是否滿足強度要求。方法：利用ANSYS軟件對支架螺桿、支架螺母、膨脹螺栓桿、膨脹螺栓螺母進行強度校核。結果：中、低壓柜部分螺桿zui大應力

　　膨脹螺栓桿所受zui大應力為

　　均小于材料屈服強度極限，滿足強度要求。結論：電纜橋架強度符合設計要求，可以使用。

　　山東電纜橋架是由托盤或梯架的直線段、彎通、組件、托臂(臂式支架)、吊架等構成具有密接支撐電纜的剛性結構系統的總稱，是應用在水平布線和垂直布線系統的安裝通道。電纜橋架是使電線、電纜、管纜鋪設達到標準化、系列化、通用化的電纜鋪設裝置。電纜橋架按結構類型可分為電纜托盤、電纜梯架和槽式電纜橋架三類。其中電纜托盤為有孔托盤、無孔托盤和組裝式托盤三種。按橋架材質分為鋼制、玻璃鋼及鋁合金三類[1,2]。本文對某機組電纜橋架進行強度分析，校核其是否符合強度設計要求。

　　1 中、低壓柜部分

　　1.1 建模

　　(1)建模過程中考慮ANSYS網格劃分數目，對螺母螺紋等小尺寸進行忽略，螺母與螺桿聯接簡化成兩圓柱面的接觸，模型如圖1所示。

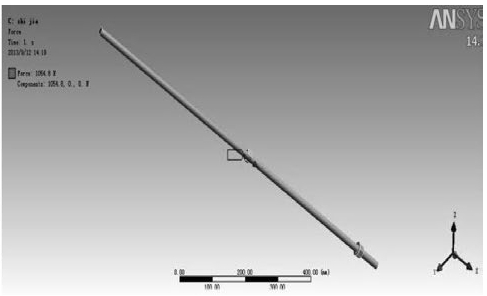

　　圖1 ANSYS簡化模型

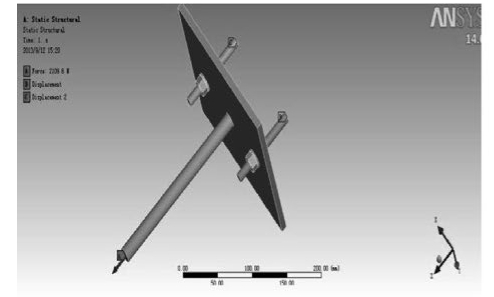

　　圖2 ANSYS簡化模型

　　(2)螺釘、螺母：螺釘、螺母部分進行了小尺寸忽略，簡化后的模型如圖2所示。

　　1.2 參數及約束設定

　　彈性模量E=2.1E11、泊松比u=0.28，吊板重M=6174N;計算時將圖1中四根螺桿的上端面給定Z方向的位移約束，材料選擇碳素鋼。

　　1.3 結果分析

　　(1)螺桿承受吊板重力，受力大小如圖3、4所示。

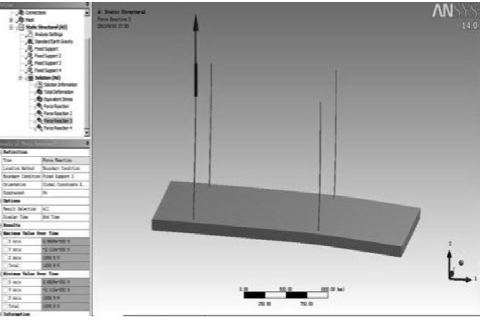

　　圖3 右端螺桿所受力

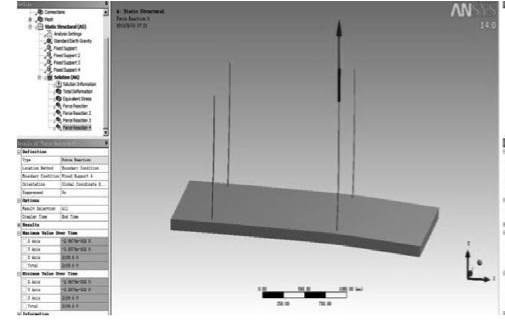

　　圖4 左端螺桿所受力

　　(2)墊片、螺母：取承受zui大拉力螺桿為研究對象，將螺桿上的拉力均分到兩個螺母上，以這種方式進行對墊片、螺母進行加載,求得：墊片zui大應力

　　螺母zui大應力

　　1.4 小結

　　(1)由計算結果可得：中、低壓柜部分螺桿zui大應力為

　　遠小于材料的屈服強度極限，能滿足承力要求。

　　(2)墊片所承受zui大應力

　　螺母所承受zui大應力均滿足設計要求。

　　2 膨脹螺栓

　　2.1 建模

　　膨脹螺栓的ANSYS模型如圖5所示：

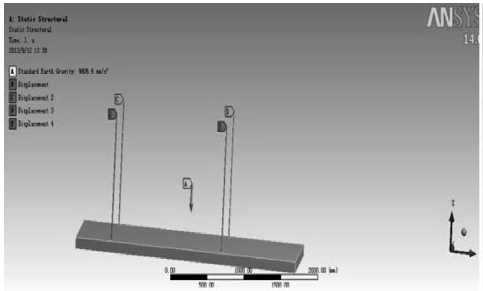

　　圖5 膨脹螺栓模型

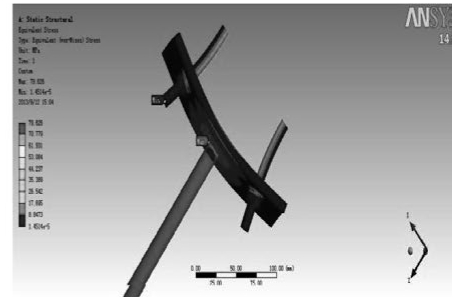

　　圖6 ANSYS計算結果

　　2.2 約束設定

　　在螺栓桿B、C兩端面設定Z=0mm的位移約束，在螺桿A端面給定F=2109.6N的拉力[3,4]。

　　2.3 計算結果

　　膨脹螺栓部分ANSYS計算分析結果如圖6所示：

　　具體數值如下：膨脹螺栓zui大應力

　　螺母zui大應力

　　墊片zui大應力

　　2.4 小結

　　(1)膨脹螺栓桿所受zui大應力為43.127MPa，遠小于屈服強度極限235MPa，因此膨脹螺栓桿能滿足承力要求;

　　(2)螺母所受zui大應力為27.266MPa，墊片所受zui大應力為27.13MPa，均滿足設計要求。

　　3 結論

　　(1)電控柜中、低壓柜螺桿、墊片、螺母均滿足強度設計要求;

　　(2)膨脹螺栓部分螺栓桿、墊片、螺母也均強度滿足設計要求;

　　(3)機組橋架滿足強度設計要求，可以使用。
